力士樂A4VG柱塞泵

所屬分類：力士樂液壓泵

詳細信息

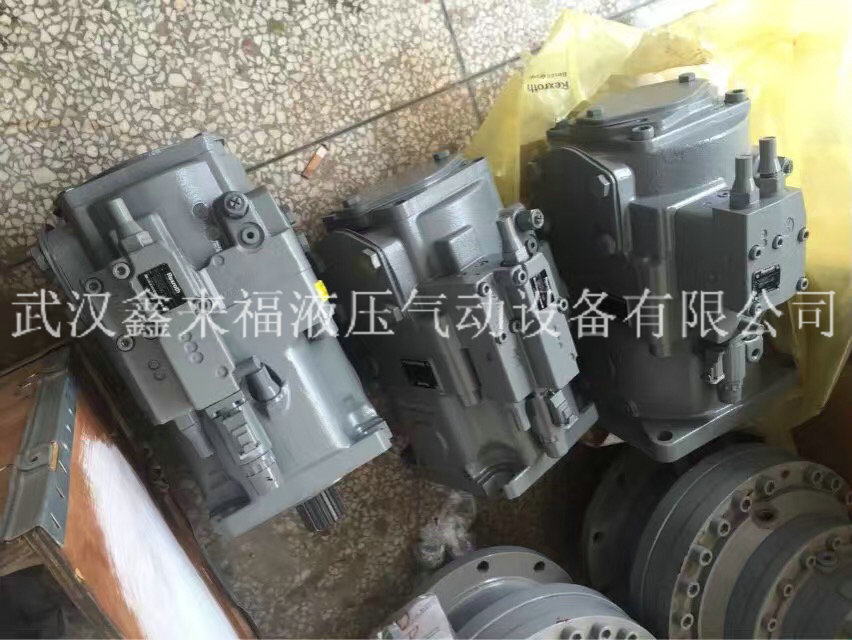

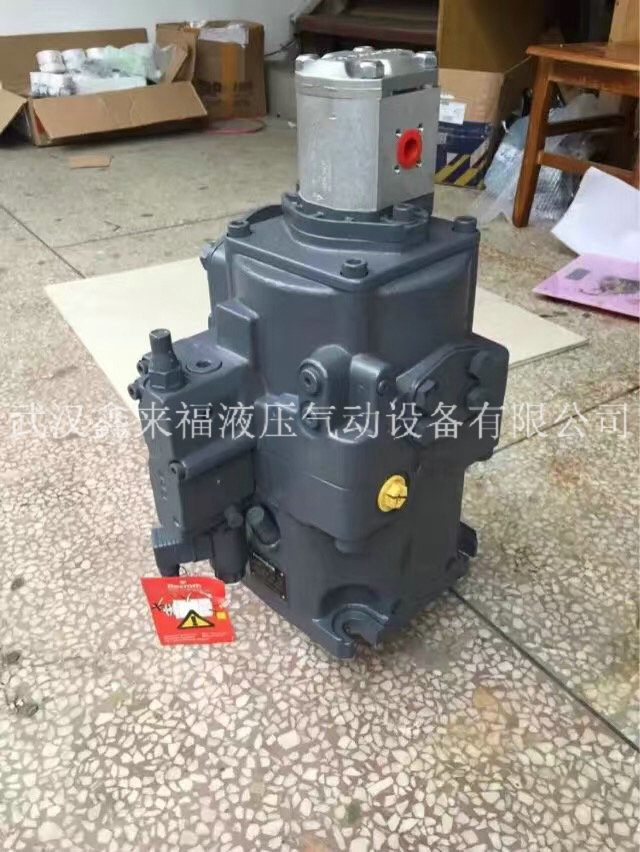

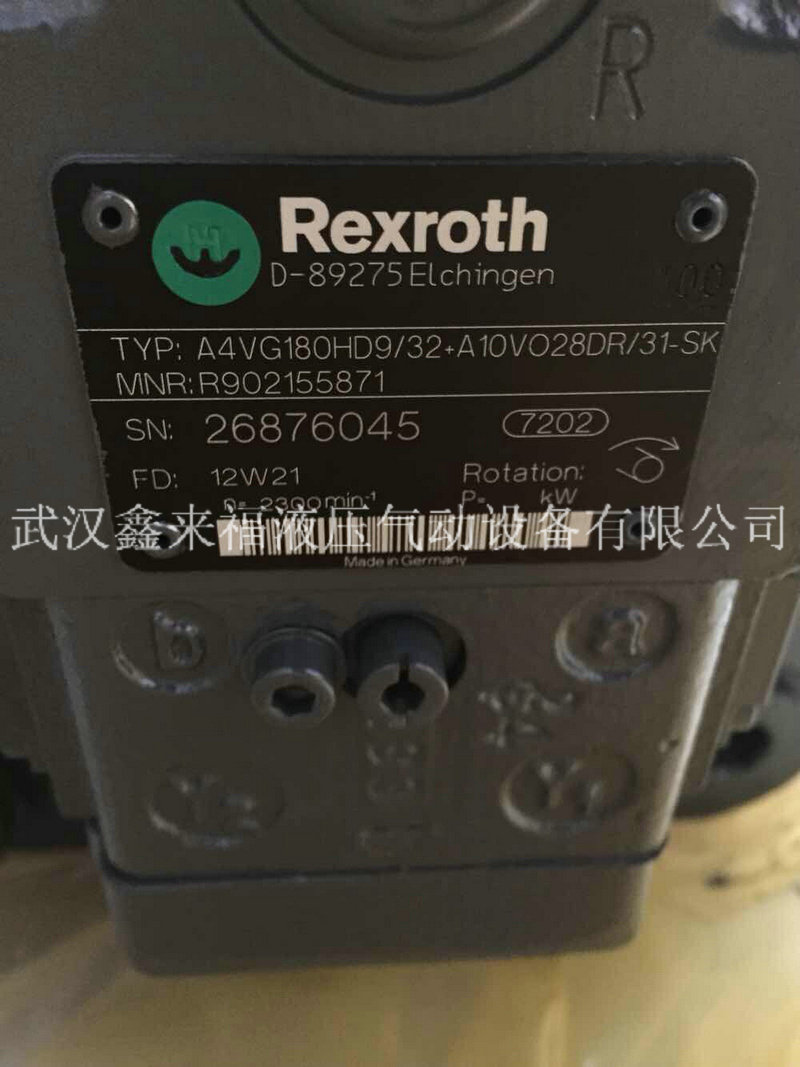

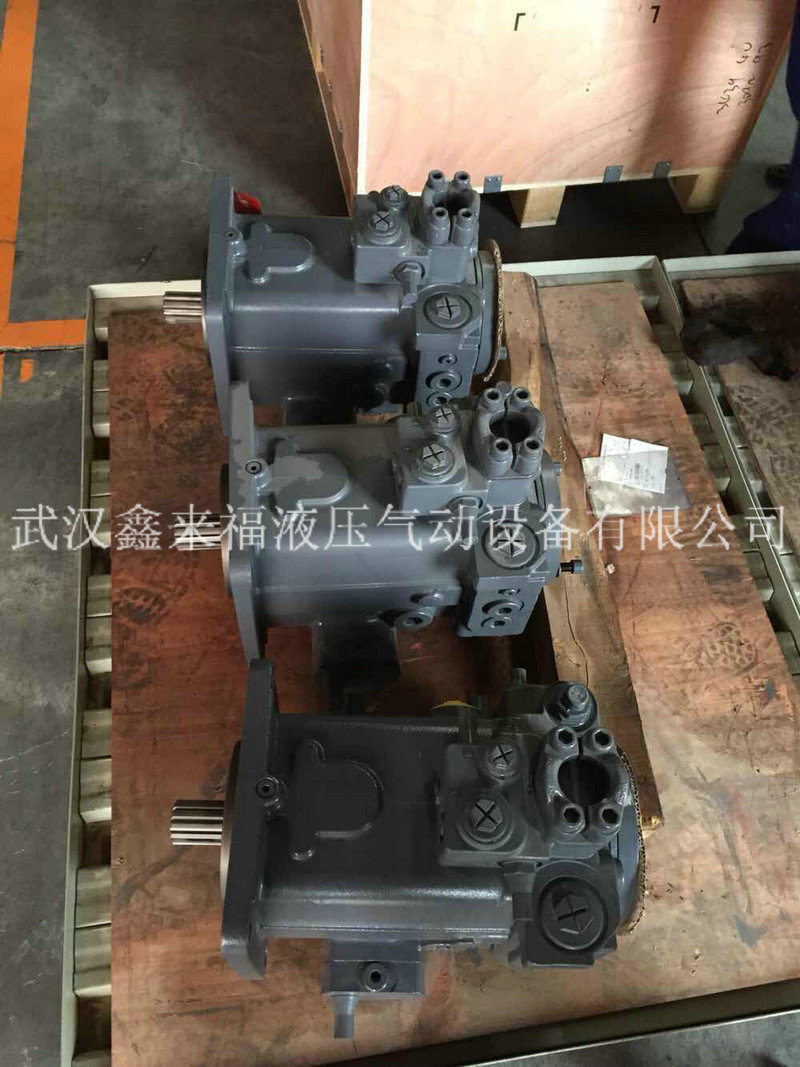

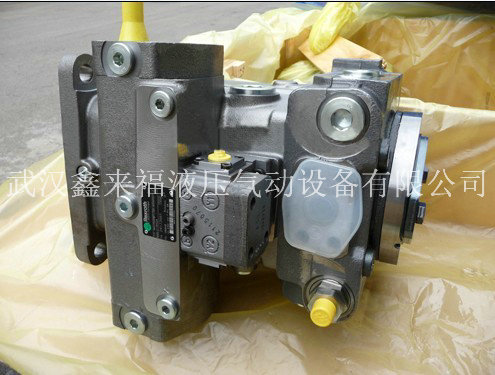

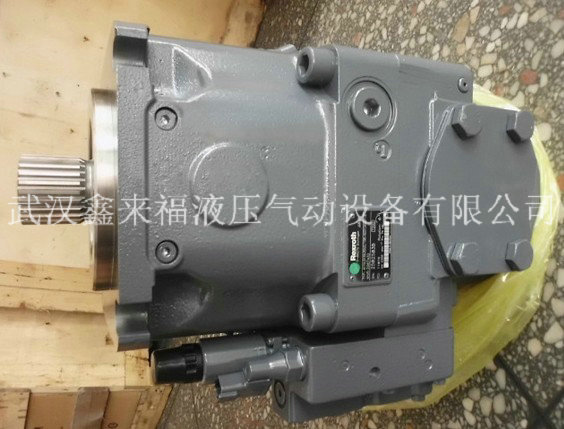

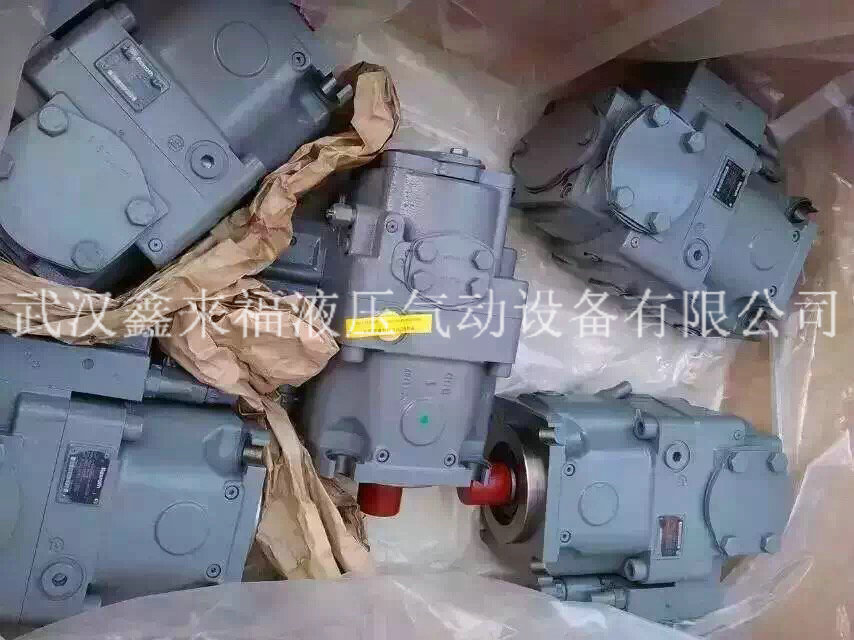

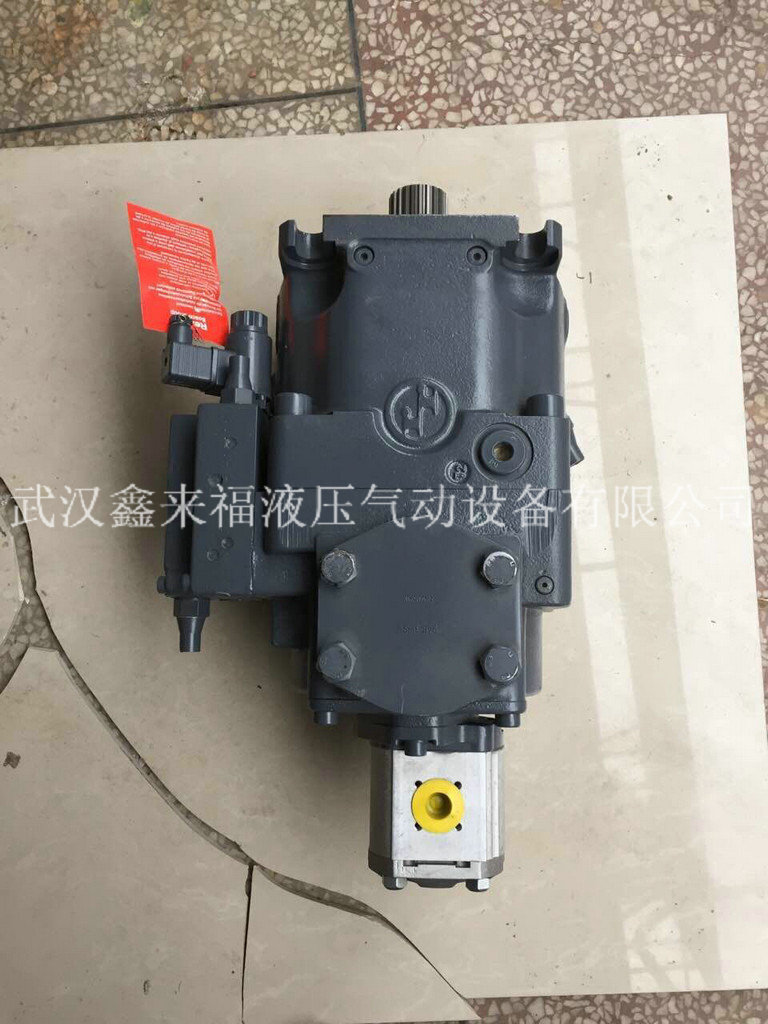

力士樂A4VG柱塞泵

系列

規格

工作壓力

A4VG_40系列高壓柱塞泵

28、40、56、71、90、125、180、250

公稱壓力40MPa，峰值壓力 45MPa

控制方式：

NV型，無控制裝置

DG-液壓控制，直控式

EZ-電氣兩點控制，帶開關電磁鐵

HD-液壓控制，與先導壓力有關

HW-液壓控制，機械伺服

EP-電氣控制，帶比例電磁鐵

DA-液壓控制，與減速有關

特性

◆斜盤式軸向柱塞變量泵，用于閉式回路靜液壓傳動

◆流量與驅動轉速及排量成正比并可無級變量；

◆流量隨斜盤擺角從零增加到其大值；

◆使斜盤擺過中位可以平穩改變液流流動方向；

◆易與各種控制和調節系統匹配的多種變量方式；

◆泵在高壓油側配備兩個溢流閥來保護靜液壓傳動（泵和馬達）免于超載；

◆高壓溢流閥同時也具有補油閥的功能；

◆內置輔助泵用作補油泵和控制泵；

◆高補油壓力由一個內置補油溢流閥來限制；

◆全系列帶有內置壓力切斷閥；

說明
-    A4VG 泵設計用于閉式回路中。
-    軸向柱塞單元的項目規劃、安裝和調試須由合格人員進行。
-    在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。如有需要，可向博世力士樂索取。
-    運行期間及運行后不久，軸向柱塞單元 (特別是電磁鐵) 可能存在造成灼傷的風險。應采取適當的措施 (例如穿著防護服)。
-    軸向柱塞單元的特性可能會因不同的工作條件 (工作壓力、油液溫度) 而改變。
-    工作管路油口：
·  油口和固定螺紋設計用于大規定壓力。機器或系統制造商須確保連接元件和管路的系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
·  工作管路油口和功能油口僅用于液壓管路。
-    須遵循此處包含的數據和說明。
-    該產品不能作為一個遵循 13849 的通用機械概念的部件被批準。
-    采用以下緊固扭矩：
·  接頭：
有關所使用接頭的緊固扭矩，請參見制造商說明。
·  安裝螺栓：
對于具有符合 DIN 13 標準的  公制螺紋和符合ASME B1.1 標準的螺紋的安裝螺栓，我們建議根據VDI 2230 檢查各個箱體的緊固扭矩。
·  軸向柱塞單元的螺紋孔：
大允許緊固扭矩 MG max 對于內螺紋孔是大值，不得超過該值。
·  鎖緊螺釘：
